MD16

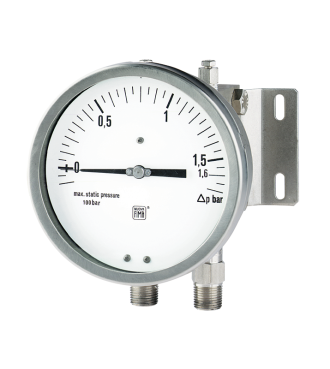

Differential pressure gauges PN 100 with double diaphragm DS 4”, 6” (100-150mm)

Instrumentos idôneos para indicar as pressões diferenciais de fluidos líquidos que não apresentam uma viscosidade elevada e que não cristalizam. A unidade de medida com dupla membrana é caracterizada por um sistema de fechamento que em caso de sobrepressão unilateral, cria uma camada líquida onde se encontra o elemento de medida. O deslocamento linear da membrana é transformado, e através de um levissímo deslocamento circular é transmitido por meio do mecanismo amplificador, no ponteiro indicador.

Setor industrial:
  • Química, Petroquímica
  • Energia
  • Óleo & Gás
  • Engenharia de construção de contratos
Tipo de Instrumento:
  • Manômetros diferenciais com membrana
Condições de utilização:
  • Versão NACE
  • Versão ATEX
  • Combinado (Vâcuo + Pressão)
Conformidade:
  • Norma EN 837
  • Directiva PED 2014/68/UE
  • Directiva ATEX 2014/34/UE
  • EAC Conformity
Precisão:
  • 2,5 de VFE
Função:
  • Indicação local
Materiais:
  • Total Inox
Escala:
  • 0...0,4 / 0...10bar
Elemento sensível:
  • Membrana
Grau de proteçāo:
  • IP 55, IP 57
Material elemento sensível:
  • AISI 316 L, DURATHERM, Monel 400
Pressão estática:
  • 100 bar

BSM/M3A

Bar stock three- valve manifold, block and...

BSM/M5B

Bar stock five- valve manifold, block, bleed and...

Nome Tipo Download
Data Sheet MD16 DN100-150 Data sheetitenesptdefrru
User Guide MD Manualitenesptfrru
User Guide [ATEX] Manualitenesru
MI-MD-2G9-2D9-FRA_5User Guide ATEXManualfr
Data Sheet CE (for diaphragm pressure gauge) Genéricoitenesptdefr
RoHS Conformityiten
PED Conformityiten
ATEX Conformityitenesfr
