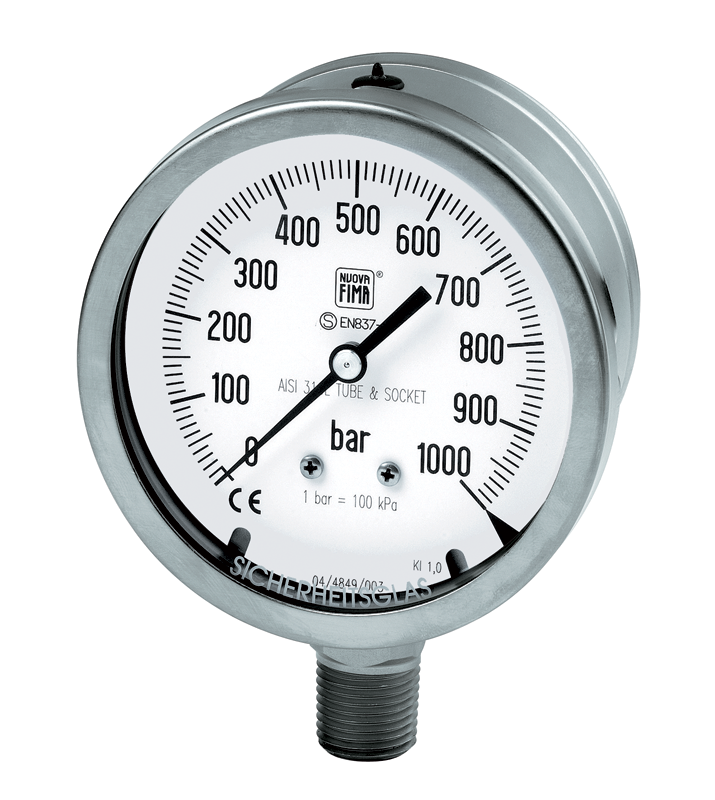

MGS20 DN100-150

Manômetro solid-front mola tubular série “total inox” DN 100-150

Instrumentos de acordo com as prescrições construtiva e de segurança pela norma EN 837-1/S3 e ASME B40.1.
Em caso de fuga ou ruptura do elemento elástico, o operador estará protegido por uma parede sólida posta na frente do instrumento
e uma tampa de escape posterior que se romperá. São normalmente utilizados nas indústrias químicas, petroquímicas, em centrais convêncionais. A solda TIG entre a caixa e a conexão ao processo, garantem uma melhor robustez e estanquidade em caso de enchimento com liquido amortecedor. O enchimento da caixa com liquido permite amortecer as oscilações do ponteiro e reduz o desgaste do mecânismo na presença de vibrações e pressões pulsantes. Por outra parte evita a formação de condensação e a entrada de gases corrosivos, que podem destruir as partes internas.

Setor industrial:
  • Gases industriais
  • Química, Petroquímica
  • Energia
  • Tratamento de Água
  • Óleo & Gás
  • Máquinas (OEM)
  • Engenharia de construção de contratos
Tipo de Instrumento:
  • Manômetros com tubo Bourdon
Condições de utilização:
  • Vibração
  • Versão ATEX
  • Versão para oxigênio
  • Baixa temperatura ambiente
  • Sobre pressão
  • Vâcuo
  • Combinado (Vâcuo + Pressão)
  • Pressão pulsante
Conformidade:
  • Norma EN 837
  • Directiva PED 2014/68/UE
  • Directiva ATEX 2014/34/UE
  • EAC Conformity
Precisão:
  • 0,6 de VFE
  • 1,0 de VFE
Função:
  • Indicação local
Materiais:
  • Total Inox
Escala:
  • 0...0,6 / 0...1600bar
Grau de proteçāo:
  • IP 55, IP 67
Pressão de trabalho:
  • 100% de VFE
