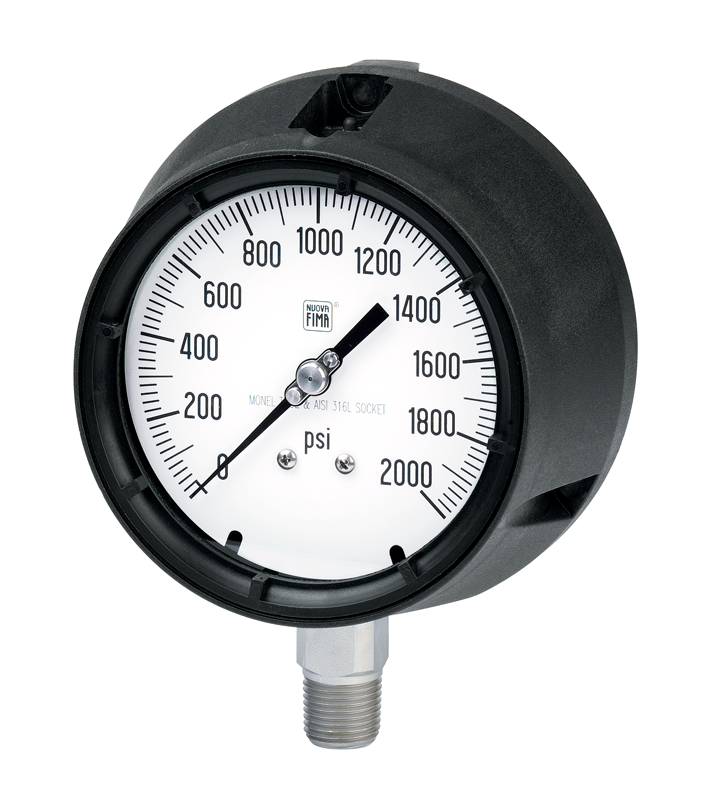

MGS60 DN125

Manômetros solid-front mola tubular execução NACE MR0103/MR0175 – ISO 15156-3 caixa cônica DN 125

Em caso de fulga ou ruptura do elemento elástico, o operador estará protegido por uma parede sólida ”solid-front” em aço inox posta na frente do instrumento e uma tampa de escape posterior que se romperá. Instrumentos realizados para a indústria petroquímica, adaptados a resistirem as condições de trabalho mais desfavoráveis, determinadas na presença de H2S, e da agressividade do fluido do processo e do ambiente assim como pelos fluidos que não apresentam uma viscosidade elevada e que não cristalizam. A solda TIG entre a caixa e a conexão ao processo, garantem uma melhor robustez e estanqueidade em caso de enchimento com líquido amortecedor. O enchimento da caixa com líquido permite amortecer as oscilações do ponteiro e reduz o desgaste do mecanismo na presença de vibrações e pressões pulsantes. Por outra parte evita a formação de condensação e a entrada de gases corrosivos, que podem destruir as partes internas.

Setor industrial:
  • Química, Petroquímica
  • Tratamento de Água
  • Óleo & Gás
  • Engenharia de construção de contratos
Tipo de Instrumento:
  • Manômetros com tubo Bourdon
Condições de utilização:
  • Versão NACE
  • Fluidos corrosivos
  • Vâcuo
  • Combinado (Vâcuo + Pressão)
Conformidade:
  • Norma ASME B40.1
  • Norma NACE MR 01.75
  • Norma NACE MR 01.03
  • EAC Conformity
Precisão:
  • 1A segundo ASME B40.1
Função:
  • Indicação local
Materiais:
  • Aço Inox com materiais especiais
Escala:
  • 0...15 / 0...10000psi e vácuo
Grau de proteçāo:
  • IP 65
Material conexāo ao processo:
  • AISI 316 L, Monel 400
Material elemento sensível:
  • Monel 400
Pressão de trabalho:
  • 100% de VFE
