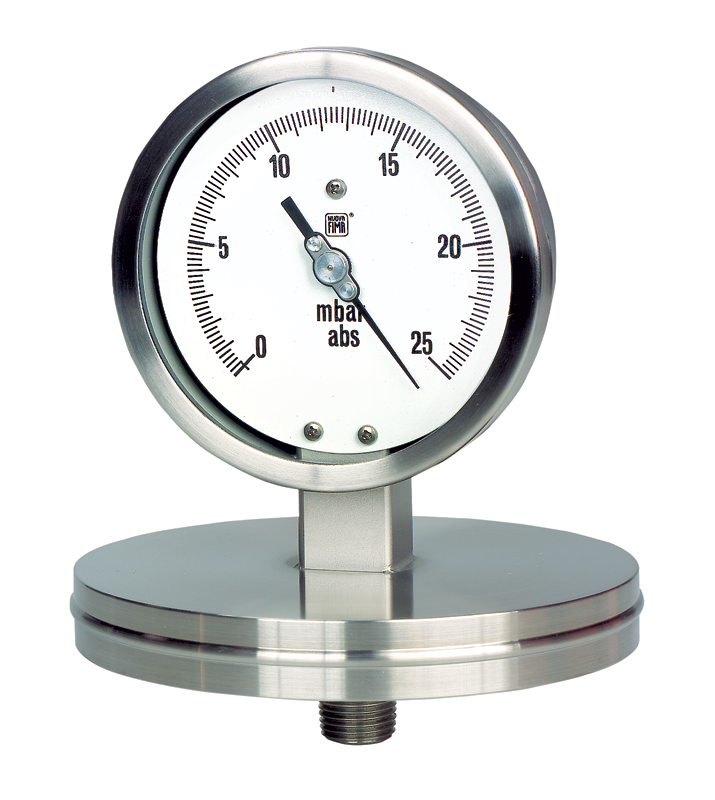

MN12/18/ABS DN100-150

Manômetro de membrana para pressão absoluta DN 100-150

O elemento de medida é constituído de uma membrana com ondulações concêntricas, e separada por uma câmera superior, e na qual é criado um vazio, e outra inferior onde entra o fluido do processo. Um fole isola a câmera superior da pressão atmosférica e permite transmitir o movimento de flexão da membrana, abaixo a ação do fluido do processo, o ponteiro do instrumento mediante ao movimento do eixo de transmissão. A parte superior da câmera respeita a forma das ondulações da membrana a fim de constituir e adequar o apoio e garantir uma alta resistência ao instrumento as sobrepressões. A caixa do instrumento, livre da pressão da atmosférica, permite a instalação de acessórios adicionais internos ou externos da caixa..

Setor industrial:
  • Química, Petroquímica
  • Energia
  • Óleo & Gás
  • Engenharia de construção de contratos
Tipo de Instrumento:
  • Manômetros absoluto com membrana
Condições de utilização:
  • Fluidos cristalizáveis
  • Fluidos viscosos
  • Fluidos sedimentados
  • Baixa pressão
  • Vâcuo
  • Combinado (Vâcuo + Pressão)
Conformidade:
  • Norma EN 837
  • EAC Conformity
Precisão:
  • 1,6 de VFE
  • 1,0 de VFE
Função:
  • Indicação local
Materiais:
  • Total Inox
Escala:
  • 0...60mbar / 0...1,6bar
Elemento sensível:
  • Membrana
Grau de proteçāo:
  • IP 55, IP 65
Material elemento sensível:
  • AISI 316L
Pressão de trabalho:
  • 75% de VFE
