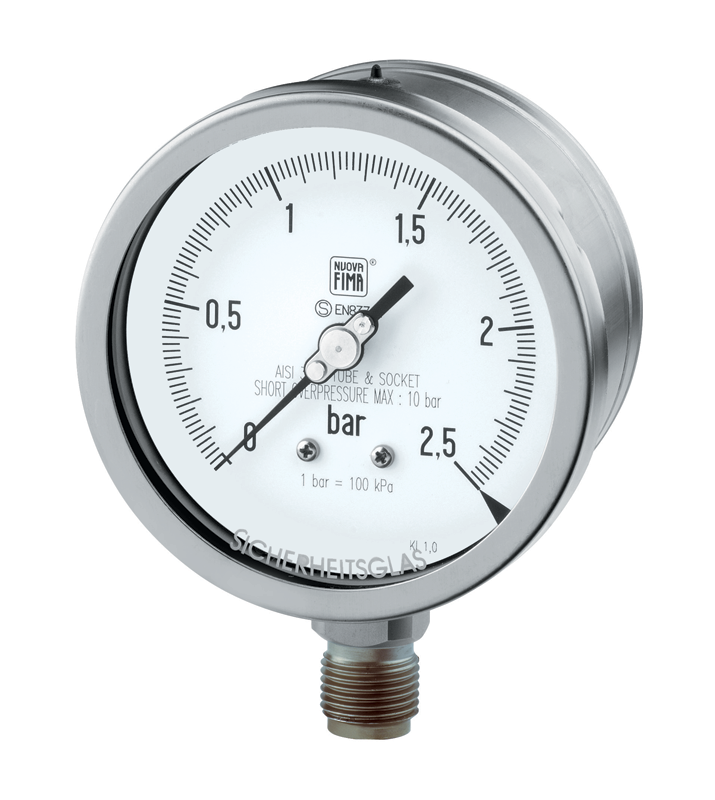

MGS21 DN100-150

Manômetros solid-front mola tubular execução heavy work DN 100-150

Instrumentos de acordo com as prescrições construtiva e de segurança pela norma EN 837-1/S3 e ASME B40.1.
Em caso de fuga ou ruptura do elemento elástico, o operador estará protegido por uma parede sólida posta na frente do instrumento
e uma tampa de escape posterior que se romperá. São normalmente utilizados nas indústrias químicas, petroquímicas, em centrais convêncionais. A solda TIG entre a caixa e a conexão ao processo, garantem uma melhor robustez e estanquidade em caso de enchimento com liquido amortecedor. O enchimento da caixa com liquido permite amortecer as oscilações do ponteiro e reduz o desgaste do mecânismo na presença de vibrações e pressões pulsantes. A particular tecnologia de fabricação permite a utilização em presença de sobrepresão até 4 vezes o valor de fundo de escala, sem alterar os valores de precisão e repetibilidade.

Setor industrial:
  • Gases industriais
  • Química, Petroquímica
  • Energia
  • Óleo & Gás
  • Engenharia de construção de contratos
Tipo de Instrumento:
  • Manômetros com tubo Bourdon
Condições de utilização:
  • Vibração
  • Versão ATEX
  • Versão para oxigênio
  • Baixa temperatura ambiente
  • Sobre pressão
  • Vâcuo
  • Combinado (Vâcuo + Pressão)
Conformidade:
  • Norma EN 837
  • Norma ASME B40.1
  • Directiva PED 2014/68/UE
  • Directiva ATEX 2014/34/UE
  • EAC Conformity
Função:
  • Indicação local
Materiais:
  • Total Inox
Precisão:
  • 1,0 de VFE
Escala:
  • 0...1 / 0...600bar e vácuo
Grau de proteçāo:
  • IP 55, IP 67
Pressão de trabalho:
  • 100% et vide
